音声ミキシングユニット
     完売
 頭切れ防止回路内蔵
 緊急地震情報等を自動送信!!
 Model YMX−800
  音声ミキシングインターフェース

標準価格 ¥170,000 (税抜)
  ユーザー様の無線機仕様に合わせた設定が必要です、
  又、型番のみでのオーダーには応じられません


  • YCX−800と同一デザイン、おしゃれなコンポタイプにすることも可能。
  • YCX−800との接続は”M−LINK”ケーブル1本の簡単接続。
  • 2系統入力で多様な使い方が可能 (内1チャンネルはコンデンサーマイク対応)
  • 高音質高機能「DSP」内蔵。
  • レベルメーターにより感度調整が測定器無しで現場で簡単設定。

    調整後は入力の監視用になります。
  • メーカーを問わずほとんどの無線機に接続可能。

  • 構内放送設備等からの音声信号を自動送信
  • 音声合成コンピューターの音声などを自動送信。
  • 内蔵頭切れ防止”DSP”の設定はデジタルスイッチで希望の数値に設定可能。

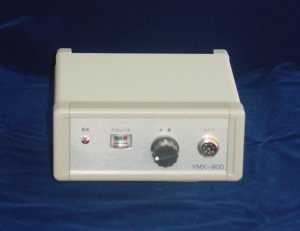

フロント


リア
  セキュリティー対策にも抜群の威力を発揮!
  緊急地震情報を素早く無線システムに送出!


オプション

M−LINK ケーブル 約30cm

パソコンのLINE出力との接続に
 電源供給について

 YCX800とYMX800のドッキング時、どちらかに供給するだけで動作します。
(専用リンクケーブルCAW−800使用時)
●:CAW−800 ●:PA−33A RK−G50 SONY製
YCX−800との接続ケーブル 専用ACアダプター DC15V1A  ミニプラグ<>RCAピンプラグ
¥7,000 (税抜) ¥3,300 (税抜)

製品仕様
型名 YMX−800
用途 音声ミキシングインターフェース
内蔵DSP MDD−101 (サンプリング周波数自動切り替え)
入力回線 RCA端子 2チャンネル  内1チャンネルはコンデンサーマイク入力対応
入力信号感度 約30〜200mVrms リア面ボリュームにてチャンネル別に設定可能
消費電流 最大約170mA
定格電圧 DC13.8V
外形寸法 W=160 H=360 D=110mm (突起部含まず)
動作温度 0〜+50℃ (結露しないこと)
重量 約1.75Kg


(下段YCX−800とのドッキング例)

SONY RK−G50 ケーブル1.5m
(RCA−P <> 3.5φモノラル)
  音声合成パソコンの信号をYMXに取り入れる時に。
 (接続出来ないパソコンもあります)
